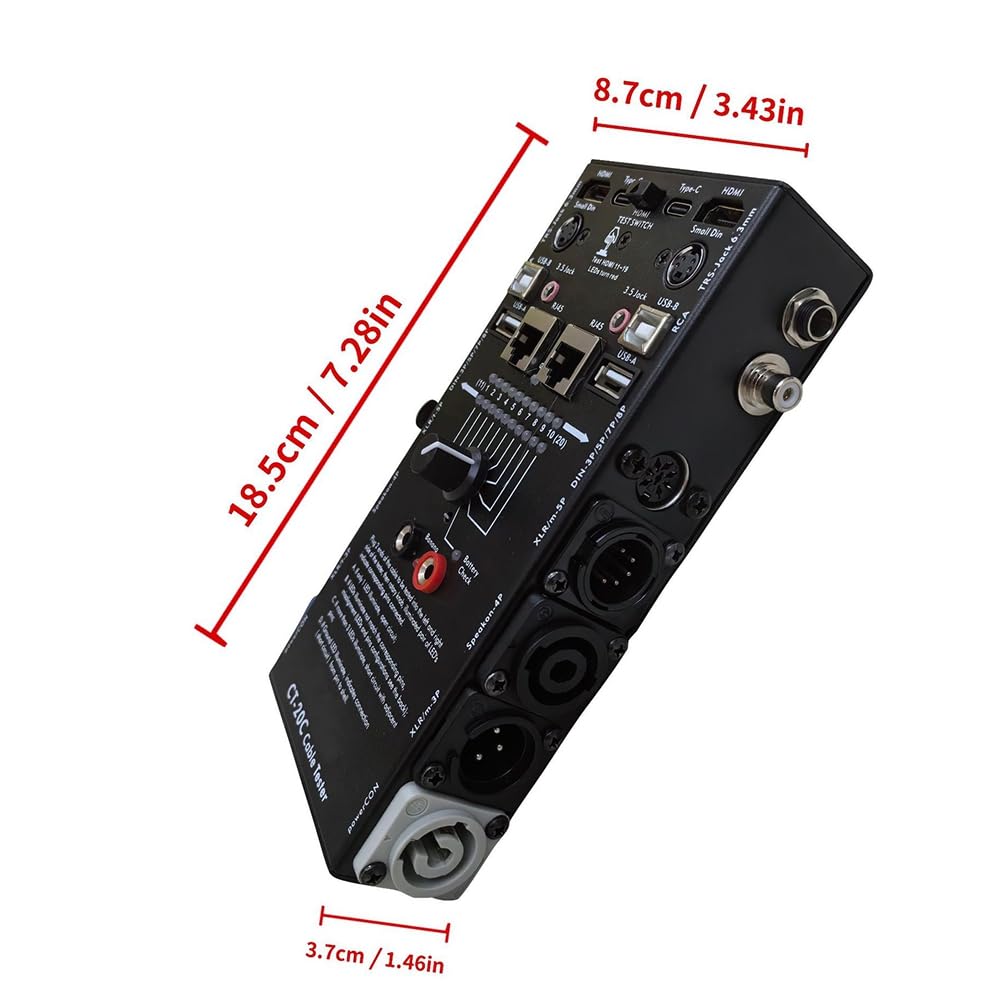

Comprobador de Cables de Audio Multifunción CT-20C. Comprobador de Cables Electrónico Especial 16 en 1. Línea de Señal XLR Compatible con

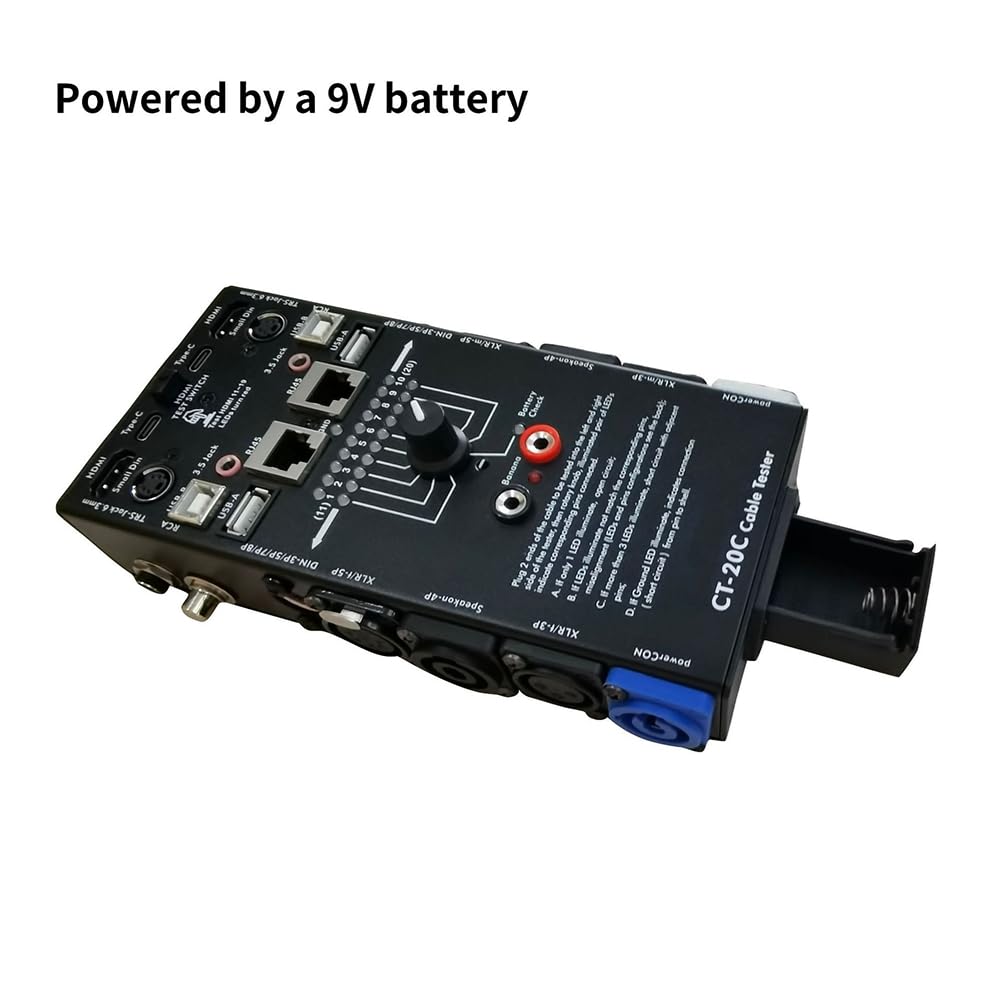

- Prueba del cable: 1. Primero, gire el interruptor giratorio completamente en sentido horario para comprobar la carga de la batería. El LED de la batería se iluminará en verde brillante si la batería interna está completamente cargada.
- 3. Si hay una conexión, el LED verde se encenderá debajo del "1" y un LED amarillo se encenderá sobre cada contacto del enchufe derecho conectado al "1" del enchufe izquierdo. Utilice las a continuación para verificar que las conexiones de los cables sean correctas.
- 4. Si no se enciende ningún LED, significa que no hay conexión y que el contacto izquierdo "1" está "flotando" debido al diseño o a una abertura en el cable. Coloque el interruptor giratorio en "2" para el contacto 2, y así sucesivamente hasta que se comprobado todos los contactos.
- 2. Conecte un extremo del cable a la correspondiente del panel izquierdo del comprobador de cables. Conecte el otro extremo a la correspondiente del panel derecho. Coloque el interruptor giratorio en "1" para comprobar la conexión del contacto 1 del enchufe insertado en el panel izquierdo.
- 5. Si el LED de se enciende, significa que existe una conexión entre los contactos correspondientes y el chasis. Para el cable con un conector banana, simplemente conecte cada extremo del cable a los conectores banana. El LED se encenderá y la unidad emitirá un pitido si existe una conexión entre los conectores. Estos conectores banana también se pueden usar para pruebas de continuidad con dos cables de prueba.
